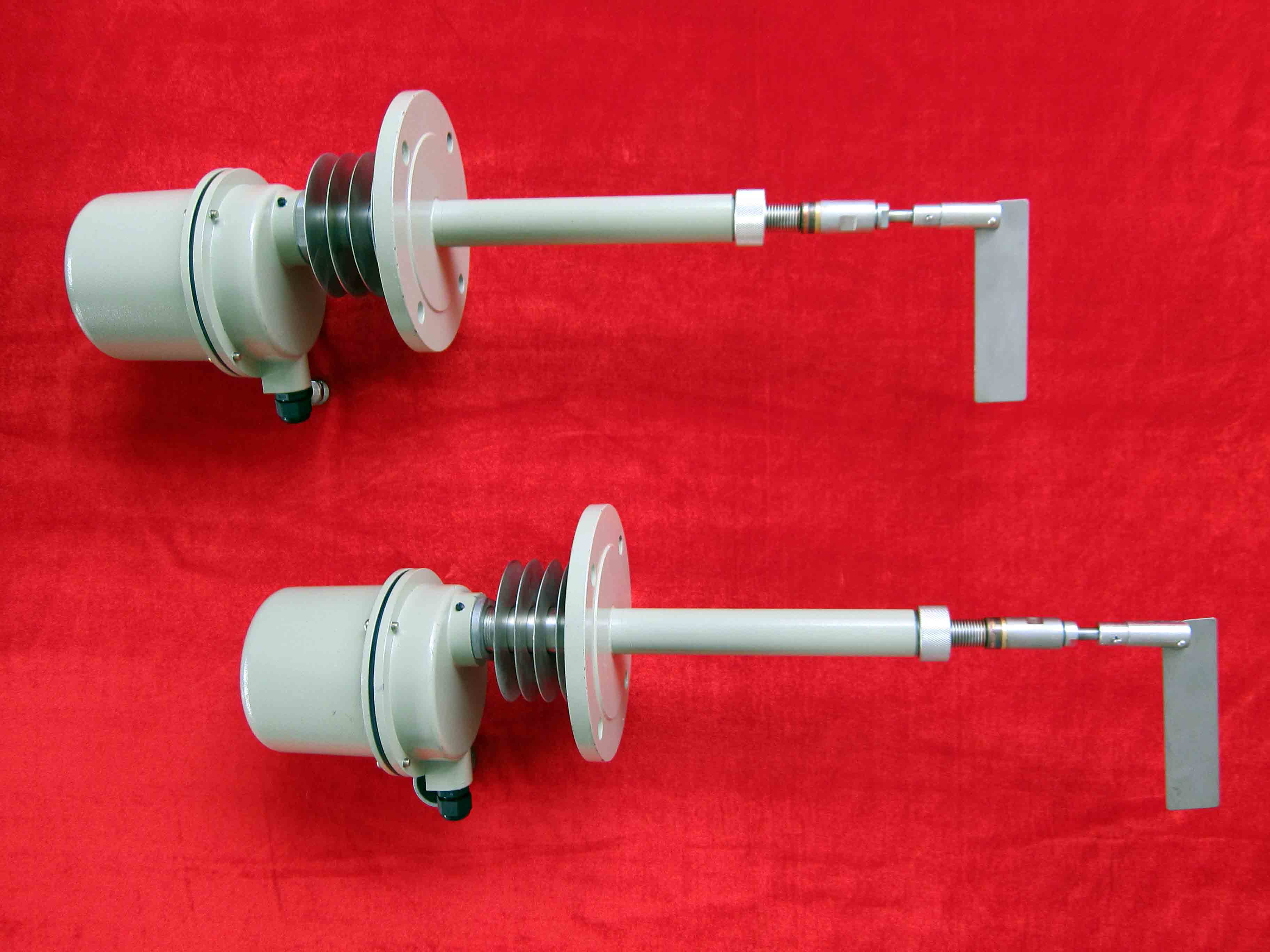

產品名稱：高溫型阻移式物位計
產品型號：高溫型
產品報價：￥面議
產品特點：阻移式物位計的工作原理是利用微電機經過偏心輪傳動機構帶動檢測板擺動。當檢測板觸及物料時，檢測板受阻，主軸停止轉動，而電機繼續運轉，帶動微動開關動作，輸出報警信號。同時切斷電機電源。料位下降后，阻力消失，復位裝置接通電機電源，檢測板恢復擺動狀態。
高溫型阻移式物位計的詳細資料：
概 述
阻移式物位計的工作原理是利用微電機經過偏心輪傳動機構帶動檢測板擺動。當檢測板觸及物料時，檢測板受阻，主軸停止轉動，而電機繼續運轉，帶動微動開關動作，輸出報警信號。同時切斷電機電源。料位下降后，阻力消失，復位裝置接通電機電源，檢測板恢復擺動狀態。阻移式物位計廣泛適用于冶金、化工、石油 、電力、食品、造紙、煤炭、建材、醫藥等領域的各種料倉內固體物料的上、下限定點報警或控制。
特 點
●耐溫、防腐、防塵。
●結構簡單，檢測準確，控制可靠。
●不需調試即可投入運行。
技術參數
|
型 號 |
UL-2（擺動式） |
UL-3（擺復式） |
UL-4（高溫型） |
|
圖
片 |
|
|
|
|
電 源 |
AC220V、DC24V |
||
|
功 耗 |
＜10W |
||
|
環境溫度 |
—40℃～85℃ |
||
|
環境濕度 |
≤85%以不粘附葉片為限 |
||
|
介質溫度 |
＜90℃ |
＜180℃ |
＜350℃ |
|
動作頻率 |
5次/分 |
4.5次/分 |
5次/分 |
|
工作延時 |
2-6秒 |
3-7秒 |
2-6秒 |
|
檢測板擺角 |
30°±5° |
|
30°±5° |
|
工作壓力 |
≤0.3MPa |
常壓 |
≤0.3MPa |
|
測量高度 |
定點安裝/位置決定 |
≤30m |
定點安裝/位置決定 |
|
介質粒度 |
＜30mm |
＜100mm |
＜30mm |
|
介質密度 |
＞0.4g/cm3 |
＞0.5g/cm3 |
＞0.4g/cm3 |
|
結構特點 |
橡膠密封 |
橡膠密封 |
316L波紋管全密封 |
|
法蘭外徑 |
φ160 |
φ205 |
φ160 |
|
法蘭孔徑 |
4-φ14 |
4-φ18 |
4-φ14 |
|
法蘭中心距 |
φ130 |
φ102 |
φ130 |
|
料倉開口 |
φ90 |
配對法蘭 |
φ90 |
|
安裝方式 |
側裝、頂裝 |
頂裝 |
側裝、頂裝 |
|
連接方式 |
G1-1/2″管螺紋、
ZG1-1/2″錐管螺紋、法蘭 |
法蘭 |
G1-1/2″管螺紋、ZG1-1/2″錐管螺紋、法蘭 |
|
防爆等級 |
ExdⅡBT4 |
ExdⅡBT4 |
ExdⅡBT4 |
